サーファー

連続大量処理型二本ロール

混練

  • 二本
    ロール
  • 大量処理
  • 連続処理

大容量、高分散を実現した連続式混練!
押出機に匹敵する処理量を確保します

「サーファー」は「ニーデックス」での高せん断力が問題になる材料においてスクリュー溝での食い込み作用と搬送力を上げ、せん断を受ける回数を減らすことで浅練り処理を実現した連続式混練機です。「サーファー」に使われているオープン型スクリューは「ニーデックス」の3倍の処理能力を出すことが可能です。押出機では力が足りなく、「ニーデックス」では力が強すぎる材料に抜群の効果を発揮します。

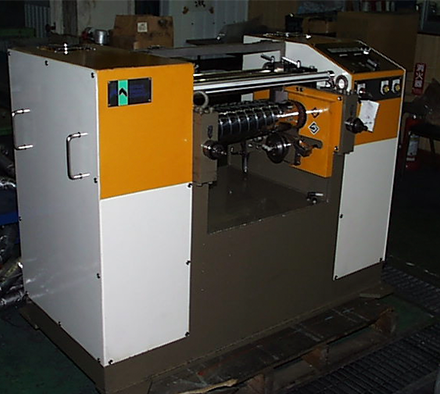

MS160型

主な特長 FEATURE

  • 連続式の二本ロールを製造、販売できるのは、当社のみ。
    二本ロールの混練力を安全に連続式で再現します。

  • 2本のロールは左右2ゾーンにジャケットが分かれ、計4ゾーンで温度調整が可能です。こまやかな温度制御で混練を行えます。

  • 「ニーデックス」の3倍の処理能力、押出機より強いせん断力で混練できます。

  • 「サーファー」はオープン構造の為、混練中にガスが発生する処理でも対応できます。

その他の特長

  • 隙間調整は簡単
  • 副材料の供給は容易
  • 清掃性は抜群
  • 切り返しは不要
  • 安全カバー付き
  • ペレット取り出し可能

素材例 MATERIAL EXAMPLE

  • フェノール+グラスファイバ

  • PP+木粉(80%)

  • CPE+フェライト

  • PP+タルク(90%)

  • PP+IIR+オイル

  • FRTP

  • エポキシ樹脂封止材

生産能力 PRODUCTION CAPACITY

  • 実験、少量生産用

    • MS100

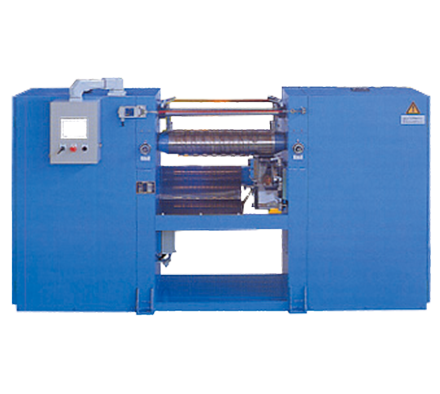

    連続処理が可能な研究開発、少量生産用の「サーファー」です。少ない量で連続処理での混練度を確認できます。

  • 生産用

    • MS160
    • MS240
    • MS300
    • MS380

    MS240型以上は、緊急停止時にロールが急速開放する構造となっています。

  • 処理量の目安

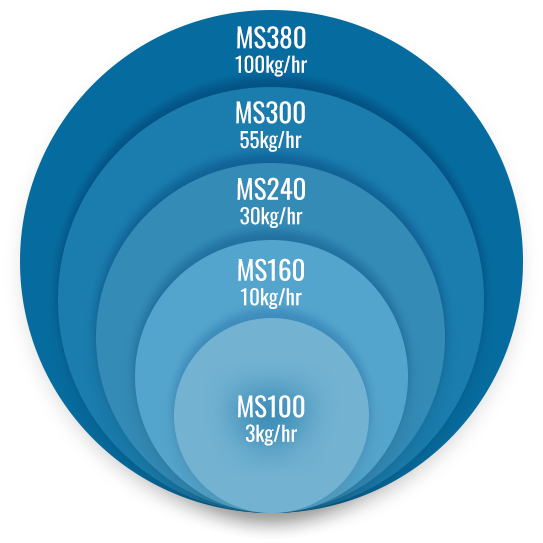

    左の図はMS100型で素材3kg/hrで連続処理できた場合のスケールアップの目安です。 MS380型はMS100型の33倍の処理能力があるため、生産時に設置台数やスペースの削減が可能です。

構造 STRUCTURE

  • 連続型2本ロールは日本コークス工業だけ

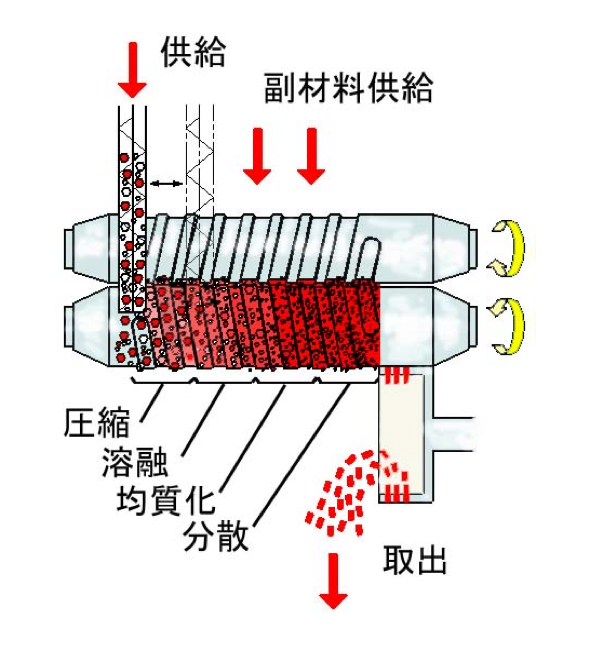

    スクリュー状の溝を有する2本のジャケット付きロール混練機です。両ロール表面は互いに逆向きのスクリュー状の凹凸を設け、前後ロールの凹凸部が互いに噛み合う構造です。ロール間で発生する強力なせん断作用により高分散を実現します。材料はロールの一端から供給し、スクリュー溝で圧縮・せん断作用を受けながらロールのニップ部に食い込みます。ニップ部での発熱とジャケットによる加熱により材料が溶融し、片側一方のロールに巻きつきながら、搬送されます。このときに圧縮・せん断作用を受けて凝集物が解砕されます。熱を嫌う材料や破壊されては困る副材料は後半部で添加することもできます。処理を終えた材料は、ペレットまたは帯状に取り出すことができます。

  • 溝付きのロールが混合と搬送を促します

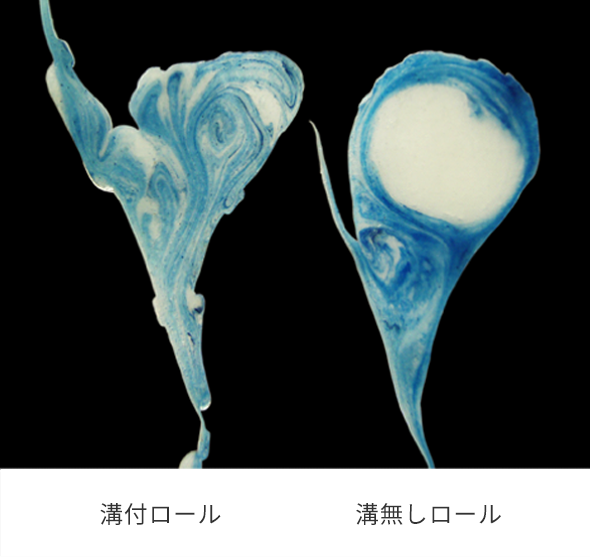

    右の写真は同条件で、溝がある場合とない場合のバンクの流れの状態を比較したものです。白い軟質PVCを練っている状態に、青い顔料を投入してロールを5回転させたときの比較です。溝無しロールはバンクでの混合作用がないため、バンク中央には白い原料がそのまま残っています。溝がある「サーファー」は溝の効果により、バンクでの混合作用が生じ、原料が良く混練されます。

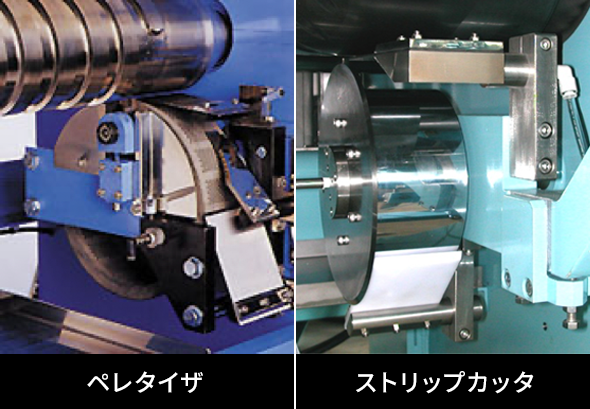

  • 2種類の取り出し方法

    材料はペレット状とひも状で取り出しが可能です。次工程に合わせて取り出し方法を選択できます。
    ストリップカッタは前ロール表面に巻き付いている材料に回転刃を押し付けて、材料をカットし、スクレーバにより帯状で取り出します。
    ペレタイザは多数の孔を設けたシリンダードラムを前ロールに押し付けることにより、材料は孔を通って内側に押し出されます。これを固定刃でカットすることでペレットが得られます。

ラインナップ LINEUP

  • 型式前ロール寸法 [mm]
    後ロール寸法 [mm]
    処理能力比
    モータ出力
    [kW]
    回転速度
    [min-1]
    質量
    [kg]
    MS100Φ 111× 500
    Φ 89× 500
    0.35.5 × 175700
    MS160Φ 178× 720
    Φ 142× 720
    115 × 1751,500
    MS240Φ 267× 1,090
    Φ 213× 1,090
    345 × 1753,500
    MS300Φ 333× 1,360
    Φ 267× 1,360
    5.590 × 1755,500
    MS380Φ 422× 1,720
    Φ 338× 1,720
    1090 × 17513,000
