ファインミル

分級機内蔵型乾式粉砕機

ボール径:3~10mm

乾式粉砕

  • 1パス
    タイプ
  • ビーズ
  • 分級機
    内蔵

生成微粉をリアルタイムに排出!
粉砕効率の飛躍的向上を実現

分級機を内蔵することにより効率良い乾式粉砕を可能にしたのが「ファインミル」です。分級機によって細かい粒子だけを粉砕室から排出し、粗い粒子を粉砕室に留まらせることで粉砕効率を向上させました。さらに従来の乾式粉砕では困難であった超微粉砕を実現させた連続式の乾式粉砕機になります。

SF100型

主な特長 FEATURE

  • ロータ式分級機を内蔵することで所定の粒度に達した粒子を粉砕室から排出し高効率粉砕することが出来ます。

  • 粉末状の原料はもちろんのこと0.5~1mm程度の板厚ガラスや数mmの粒状ガラスも直接粉砕することが出来ます。

  • 分級ロータの回転速度と風量で粒度コントロールが容易です。

  • 大気中で発火や劣化が起こる素材でも不活性ガスを使用したクローズドシステムで対応可能です。

その他の特長

  • 低風量
  • 金属コンタミフリー
  • シャープな粒度分布
  • 分解洗浄が容易
  • 省エネルギ
  • 連続処理

素材例 MATERIAL EXAMPLE

  • 電子部品

    鉛ガラス、無鉛ガラス、ホウケイ酸ガラス、カーボン、シリカ、ITO、一酸化ケイ素、炭酸リチウム、窒化アルミ

  • 各種セラミックス

    アルミナ、窒化ケイ素、ゼオライト

  • その他

    フィラー、貝殻、無機物

処理例 PROCESSING EXAMPLE

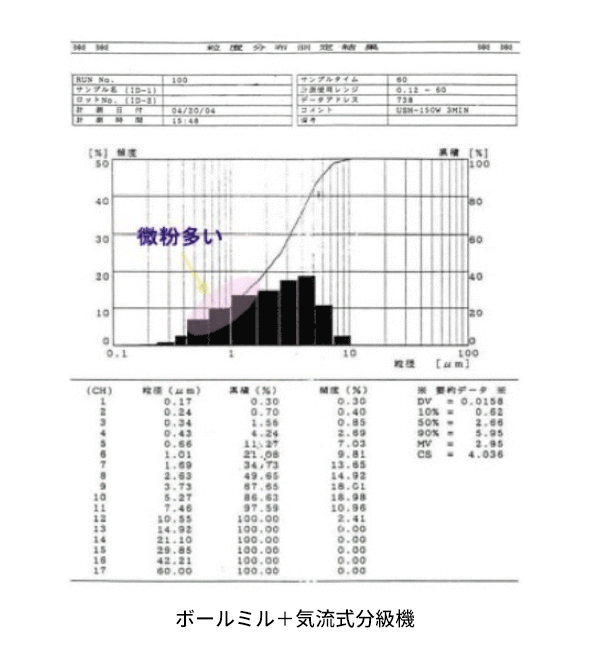

  • 他粉砕機との比較

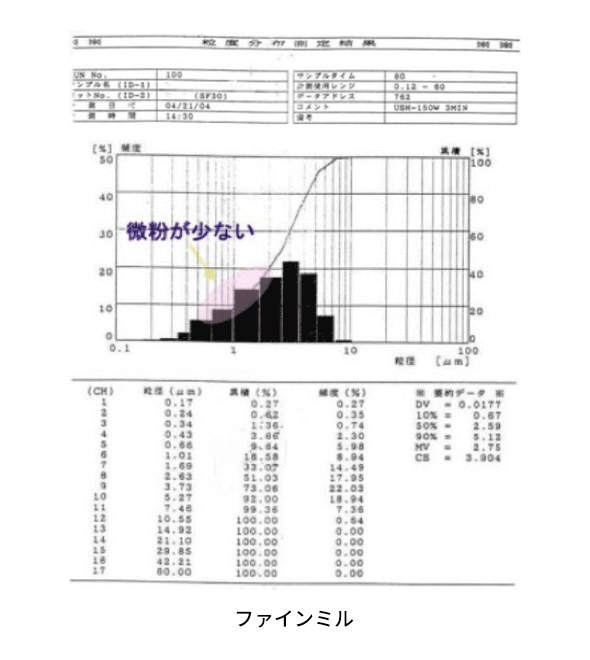

    「ファインミル」では、所定の粒度に達するとすぐに外へ排出される為、過粉砕による微粉の発生を抑制する働きがあります。

  • 有機顔料

    粉末の原料はもちろんのこと、数mmの原料も直接粉砕が可能です。原料粒径を細かくすることにより、さらに効率の良い粉砕をすることも可能です。

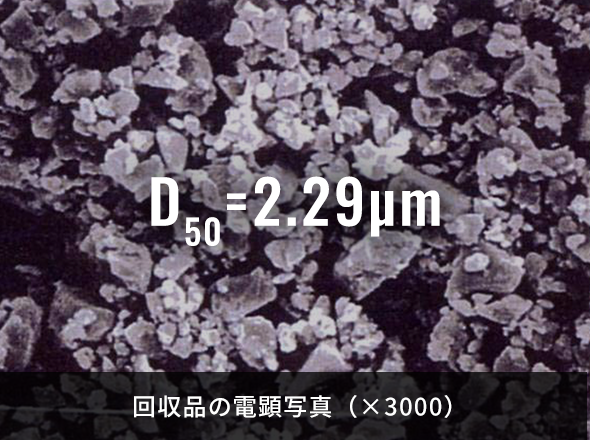

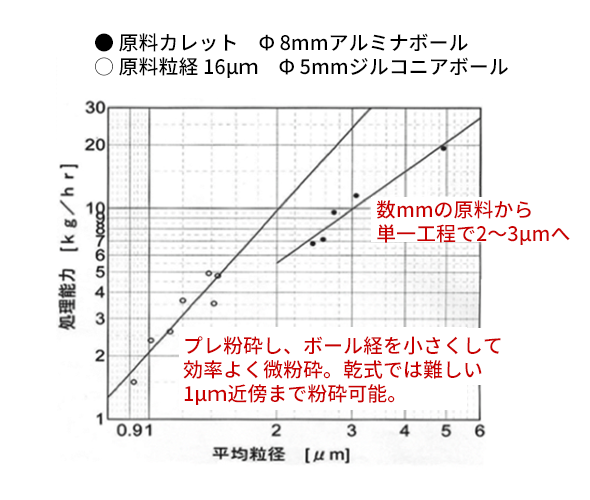

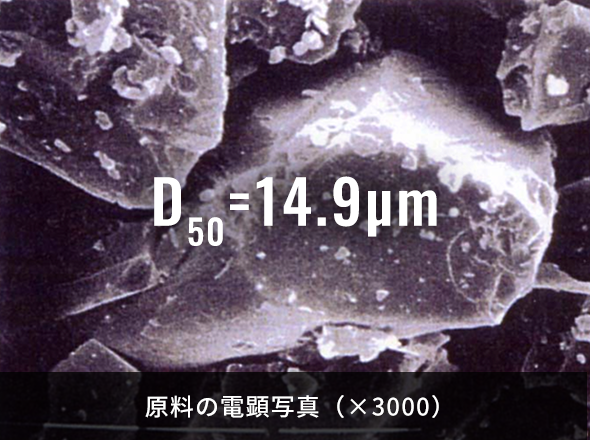

  • ホウケイ酸ガラスの粉砕

  • その他の処理例

    処理物原料粒径(μm)到達粒径(μm)処理能力(kg/h)型式
    カーボン102.76SF30
    鉛系ガラス152.552SF100
    リン酸塩系ガラス8.52.151SF100
    ホウケイ酸ガラス1725SF15
    セラミックス1000719SF30

生産能力 PRODUCTION CAPACITY

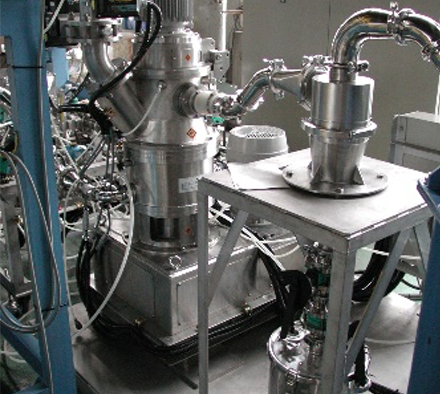

  • 実験、少量生産用

    • SF15

    少量のサンプル作製に対応
    SF15型より スケールアップの基礎データをとることができます。

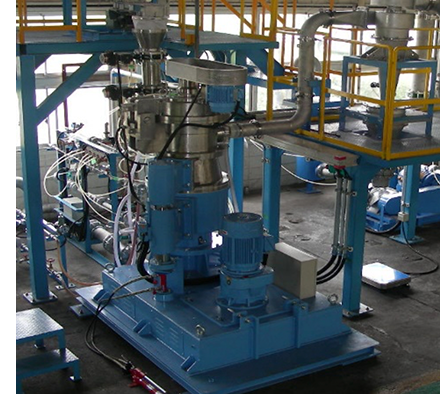

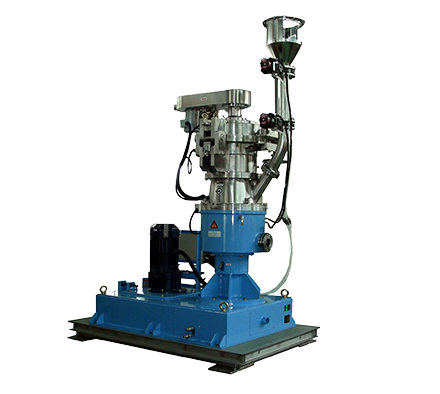

  • 生産用

    • SF30
    • SF100
    • SF300

    中・大量生産に対応
    粉体技術センターではSF15型、30型、100型でのテストが可能です。

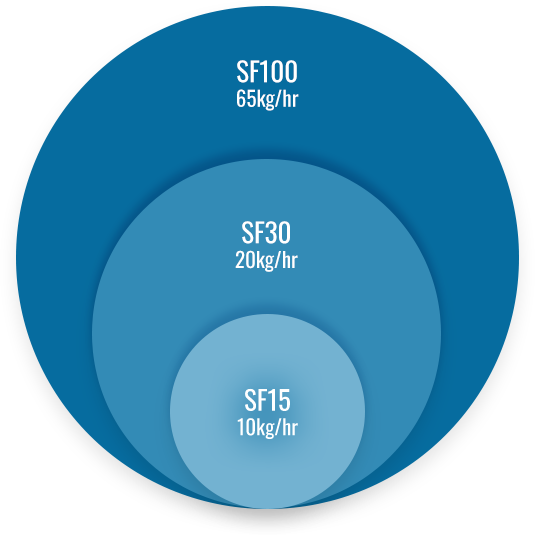

  • 処理量の目安

    左の図はSF15型で運転したときに、素材10kgを1時間で処理できた場合、大型機へスケールアップしたときの処理量の目安です。 SF100型はSF15型の6倍の処理能力があるため、生産時に設置台数やスペースの削減が可能です。

構造 STRUCTURE

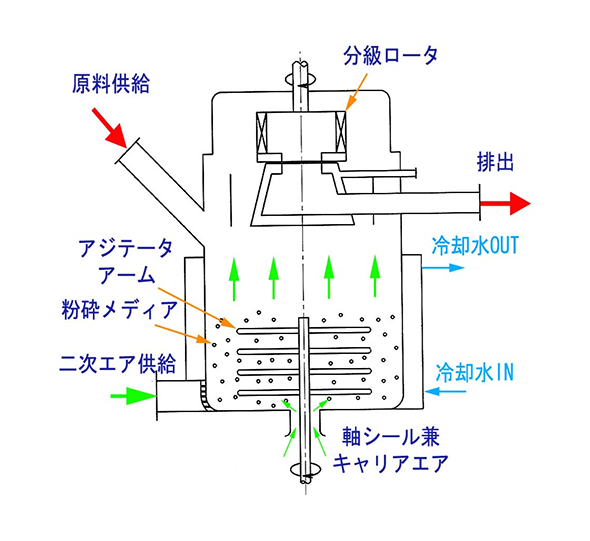

  • 分級機内蔵型

    「アトライタ」に分級機を内蔵させることで高効率な乾式超微粉砕を実現しました。下部のメディア撹拌ミルで高効率に粉砕し、粉砕粒子をキャリアガスで上部分級機に搬送、ロータ式分級機によって所定の粒度に到達した粒子のみを分級し系外に排出します。生成した粒子は速やかに系外に排出されますので、微粉による粉砕への悪影響が少なく粉砕効率が飛躍的に向上しました。

  • 金属コンタミレス

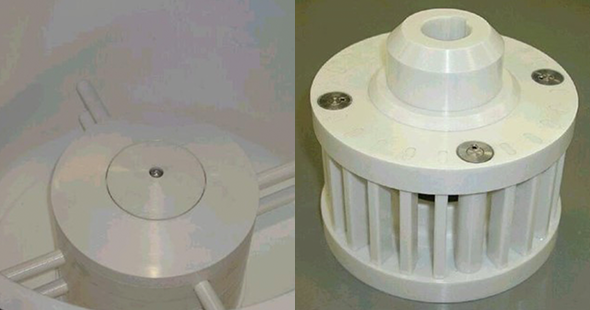

    金属コンタミを嫌う処理物に対しては接粉部の材質を耐汚染材質に変更することが可能です。粉砕タンクは冷却効果を考慮してアルミナ、アジテータおよび分級ロータは耐摩耗性と強度を考慮してジルコニアを採用しております。
    処理物によって最適な材質を選定することが出来ますので是非ご相談ください。

  • 省エネルギな微粉砕システム

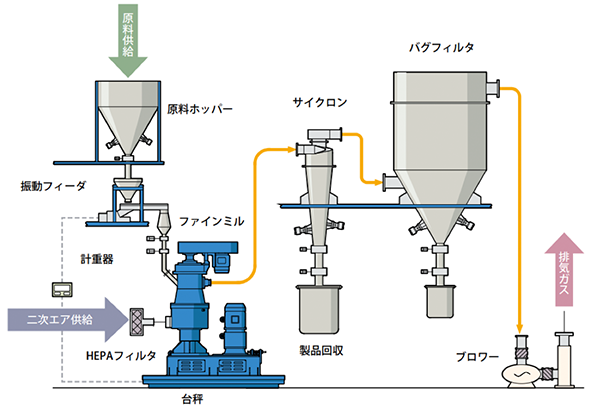

    「ファインミル」のシステムフローを下に示します。
    一般的な乾式粉砕機と同じサイクロン、バグフィルタ、ブロワの構成です。ジェットミルのように多くのエアーを使用しないため、ランニングコストは大幅に削減できます。

ラインナップ LINEUP

  • 型式粉砕タンク 全容量
    [L]
    標準ボール量
    [L]
    処理量
    [L]
    モータ出力
    [kW]
    回転速度
    [min-1]
    質量
    [kg]
    SF151555-105.54801,000
    SF30301110-205.53601,540
    SF1001003530-60152403,200
    SF30030012790-1804517010,000
