MYミル

マイクロビーズ対応連続式ミル

ビーズ径:0.1~3mm

湿式粉砕・分散

  • 1パスor
    循環
  • ビーズ
  • 高粘度
    対応

1パス処理や高粘度処理に最適なマルチパス方式を新開発!
ビーズミルの常識を超越した湿式連続型ビーズミル

「MYミル」は半世紀にわたり活躍する湿式微粉砕機「アトライタ」のノウハウを生かして開発した横型ミルです。アジテータはディスク型、ピン型、SC型の3タイプから選択でき、1パス処理に特化したビーズミルです。処理物や粉砕条件にきめ細かく対応して粉砕・分散の”最適性”を徹底追及しました。またマルチパス方式(SC型)を使えば、ビーズの偏りを防止することが出来ます。これにより高粘度のスラリでも問題無く処理することが可能です。連続運転による高品質かつ高生産性の粉砕・分散処理を実現しました。

MY10型

主な特長 FEATURE

  • マルチパス方式は、ビーズの循環流を各ロータで発生させ、1パスでも粉砕機が複数並んでいるような効果を生み出します。

  • φ0.1~3mmのビーズを80~90%の高い充填率で運転が可能ですので、1パス処理でも高効率で処理します。

  • マルチパス方式を採用している為、高粘度処理でもミル内圧の上昇やビーズの偏りを抑え、確実な粉砕処理が可能です。

  • リングセパレータは、タンクを開放しなくても交換が可能です。
    スクリーンの整備は簡単にできます。

その他の特長

  • ウレタン、樹脂対応
  • セラミックス対応
  • 低騒音
  • 循環方式対応
  • 3種類のアーム構造
  • 分解・洗浄が容易

素材例 MATERIAL EXAMPLE

  • 電子部品

    アルミナ、チタン酸バリウム、ITO、PZT、シリコン、カーボンナノチューブ、フェライト、ジルコニア

  • インク・塗料

    レジストインキ、顔料、塗料、グラビアインキ、オフセットインキ

  • その他

    農薬、電池材料、酸化物、二酸化チタン、炭酸カルシウム、製紙

処理例 PROCESSING EXAMPLE

  • 粉砕例

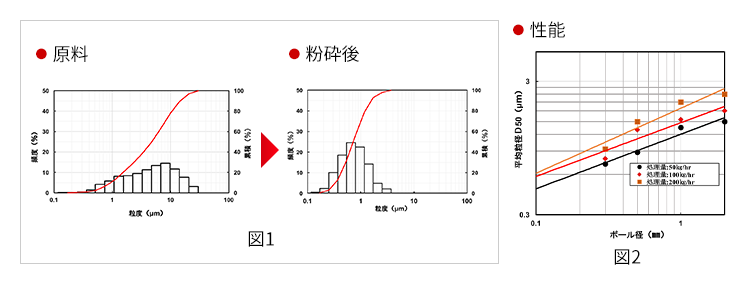

    図1はMY10型により約50kg/hで処理した場合、D50=5µmの炭酸カルシウム原料をD50=0.7µmにすることができることを示しています。
    図2はボール径を小さくすることにより、粉砕性能を飛躍的に向上させることができ、到達粒度も小さくなります。

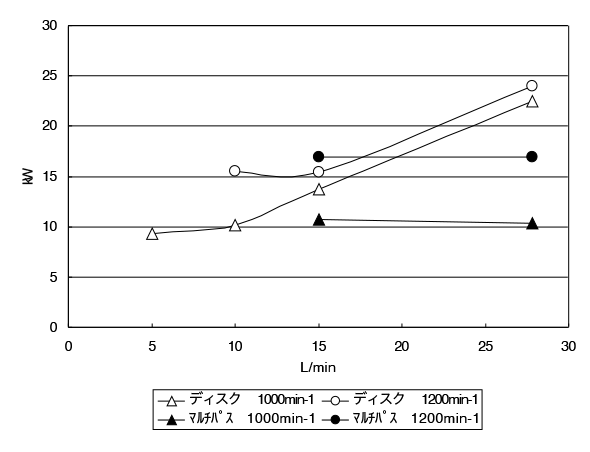

  • マルチパス方式の効果

    5000~10000mPaSの炭酸カルシウムのスラリを使って流量の影響を確認しました。ディスクタイプのロータは、処理量が増えるとモータの動力が上がっていきます。これはビーズが偏ってしまったことを示しています。マルチパス方式であれば、ビーズの偏りが無く運転することが可能です。

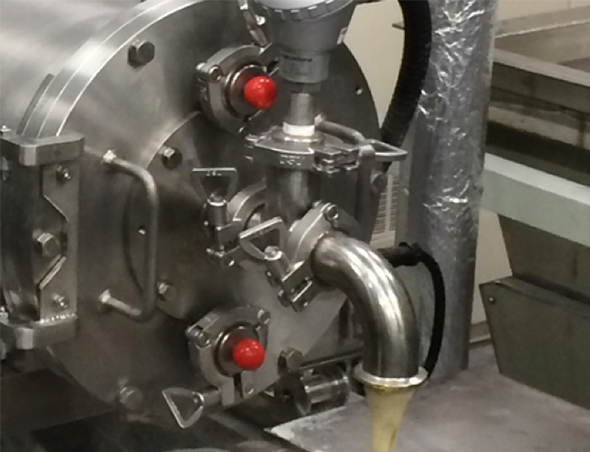

  • 高粘度処理での実施例

    マルチパス方式を使えば、オフセットインキのような高粘度処理物でも対応ができます。

    処理物:オフセットインキ
    到達粒径:15µm以下
    処理量:150~200kg/h(MY15型)

  • その他の処理例

    処理物原料粒径(μm)到達粒径(μm)処理能力(kg/hr)型式
    重質炭酸カルシウム455-63,200MY300P
    農薬2.271.51,800MY25P
    セラミックス2-30.553MYA5
    無機酸化物1.71.4-1.52m 3MY25D
    インキ2250MY15SC
    無機物0.44800MY10SC

生産能力 PRODUCTION CAPACITY

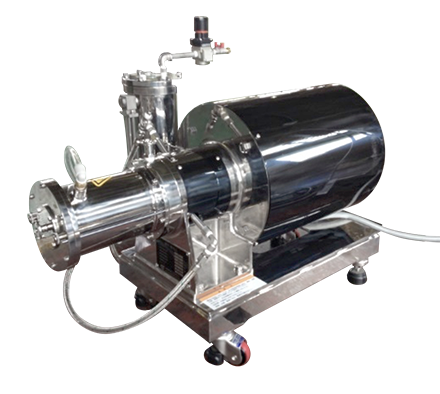

  • 実験、少量生産用

    • MY3
    • MY5

    少量サンプル作りに対応
    設置スペースが小さいため、実験室での運転に最適です。

  • 中規模生産用

    • MY10~MY50

    中規模生産に対応
    MY10型よりスケールアップの基礎データをとることができます。

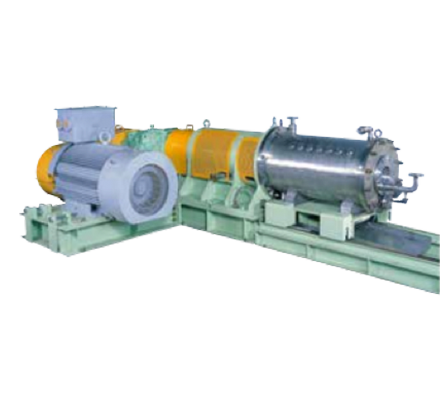

  • 大量生産用

    • MY100~MY300

    大量生産に対応
    大量処理が必要な炭酸カルシウムの粉砕などに使われます。

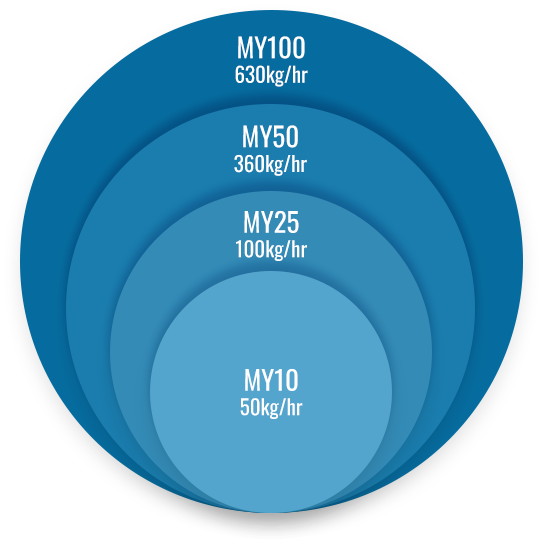

  • 処理量の目安

    左の図はMY10型で運転したときに、素材50kgを1時間で処理できた場合、大型機へスケールアップしたときの処理量の目安です。 L/D(タンク長さ/タンク径)が長い「MYミル」は大型機になると、効率が「SCミル」や「MSCミル」に比べ、落ちます。これはL/Dが長いビーズミルはビーズの偏りが発生しやすいことから能力を落として運転することが多いためです。そのため循環処理に関しては、「SCミル」や「MSCミル」などをお薦めします。 L/Dの長い「MYミル」は1パス処理で効果を発揮します。

構造 STRUCTURE

  • 選べるロータ形状

    アジテータはP型(ピンタイプ)、D型(ディスクタイプ)、SC型(SCロータタイプ)の3タイプから、処理物や粉砕条件によって選択します。P型は高粘度処理物、D型は低粘度処理物、マルチパス方式用のSC型は高粘度大量処理を得意とします。処理物の特性および処理条件に合わせて最適な形状をご提案します。

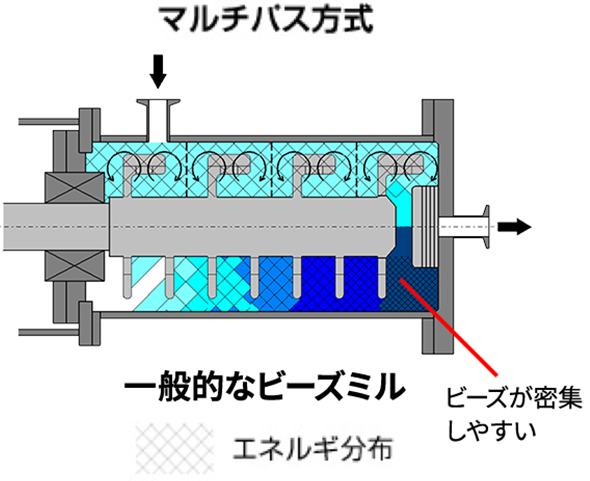

  • マルチパス方式

    SCロータを使ったマルチパス方式はビーズの循環流を各ロータで発生させ、完全混合状態を作り出します。あたかも粉砕機が複数並んでいるような効果でショートパスを防止し、エネルギ分布もシャープになります。また、撹拌ロータが生み出す循環流は非常に強力なため、スラリーの流れの影響が小さくなります。これによって排出口付近で起こりがちなビーズの偏りを抑制し、シャープなエネルギー分布を作り出しています。

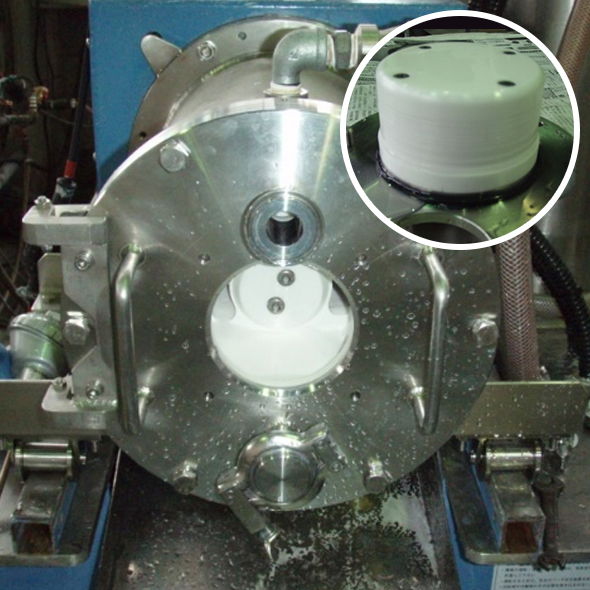

  • スクリーンの交換は簡単です

    スクリーンタイプのビーズミルは、スクリーンに粗粒などが詰まると、運転が出来なくなります。そのため、横型ミルのスクリーン交換は、タンクを開放して交換するのが一般的です。スクリーンの交換には、ビーズをすべて取り除く必要があるので多くの時間と労力が掛かります。当社の「MYミル」はスクリーンにビーズが密集しないので、スクリーンを小さくすることができます。その結果、タンクカバーから簡単にスクリーンを取り外せます。出てくるビーズは1~2割程度ですので、スクリーンを交換した後に直ぐに復旧が可能です。
    当社比ですがタンク開放方式に比べ、約1/3の時間で復旧が可能になりました。

  • マルチパスの効果

ラインナップ LINEUP

  • 型式粉砕タンク 容量
    [L]
    標準ビーズ量
    [L]
    処理量
    [L/h]
    モータ出力
    [kW]
    回転速度
    [min-1]
    質量
    [kg]
    MY331.76-605.52,500450
    MY552.710-1007.52,100550
    MY10106.620-200221,5801,000
    MY15151030-300451,3801,200
    MY25251645-450551,1501,600
    MY50502890-900558802,000
    MY100100560.2-1.8906904,000
    MY3003001680.6-5.41754809,000
