ベルトドラムフレーカ

冷却固化機

冷却

  • シンプル
  • 冷却固化

  • スペース

スチールベルト1/5の設置スペース!
ユニークな発想でコンパクト、高冷却能力を実現!

「ベルトドラムフレーカ」は溶融あるいは軟化した材料を一定の厚みと幅のシート状に圧延した後、回転する冷却ドラムにベルトで強制的に密着させ、効率よく冷却固化し、粉砕してフレーク状にするコンパクトでシンプルな冷却固化機です。

MBD70-90型

主な特長 FEATURE

  • スチールベルトの約1/5の設置スペースを実現しました。処理量はスチールベルトと変わりません。

  • 急速冷却により高分散を維持できます。低融点物質が再凝集することはありません。

  • 装置全体がカバーで覆われており、粉塵などのコンタミがありません。カバー内を不活性ガスで満たすことも可能です。

  • 清掃、保守、点検が容易です。
    ベルト交換は専門的な知識がなくても20~30分と短時間で行えます。

その他の特長

  • 結露防止対策
  • 不活性ガス雰囲気
  • 低粘度対応
  • 材料に合わせたベルト
  • 色替え容易
  • フレーク排出

素材例 MATERIAL EXAMPLE

  • 電子部品

    カラートナー、黒トナー(一成分、二成分)、粉体塗料、インキ、顔料、クレヨン

  • 樹脂

    エポキシ樹脂、ポリエステル樹脂、フェノール樹脂、尿素樹脂、合成ゴム

  • その他

    金属粉、食品添加物、ワックス

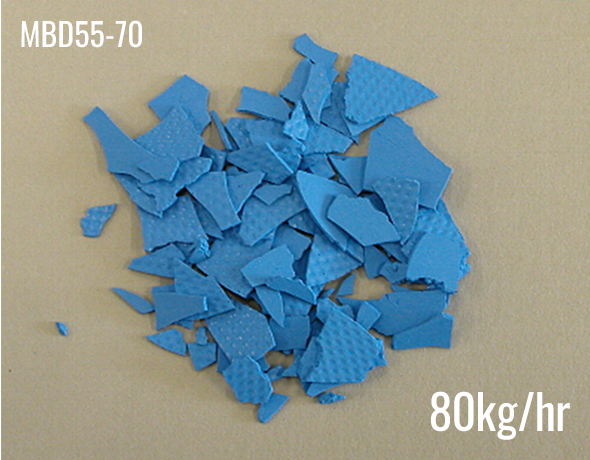

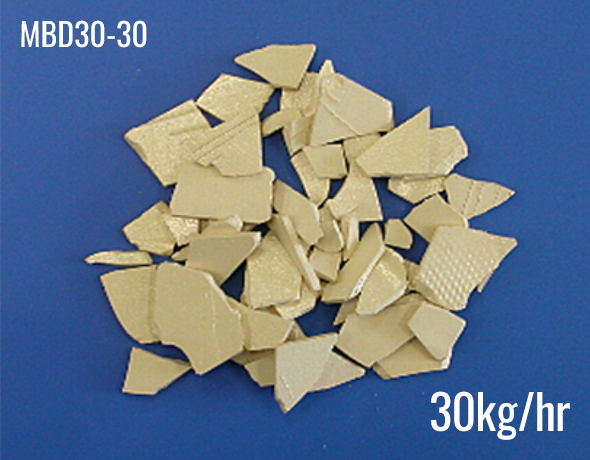

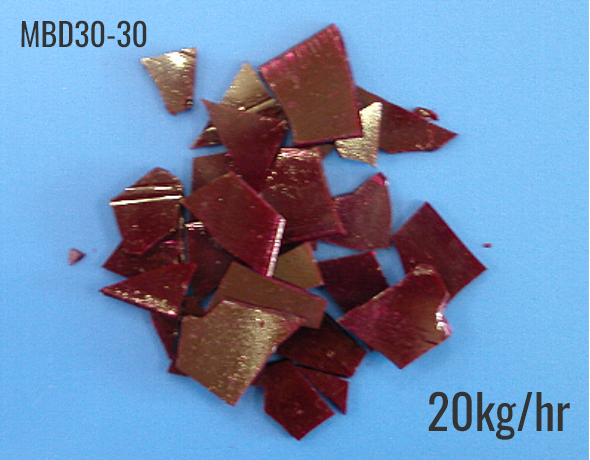

処理例 PROCESSING EXAMPLE

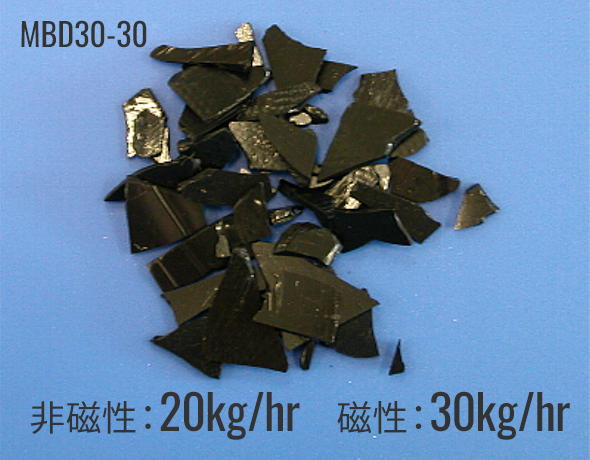

  • カラートナー

  • 黒トナー

  • 粉体塗料

  • クレヨン

生産能力 PRODUCTION CAPACITY

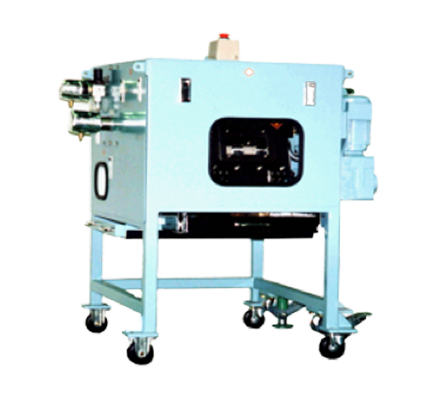

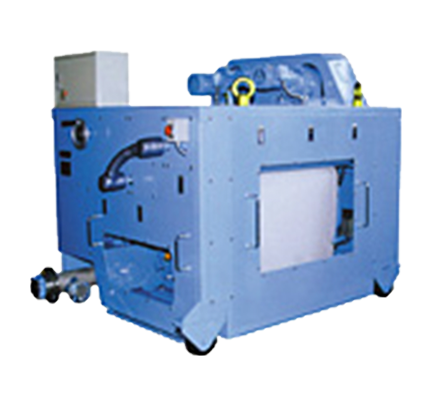

  • 実験、少量生産用

    • MBD30-30

    少量サンプル作りに対応
    MBD30-30型より スケールアップの基礎データをとることができます。

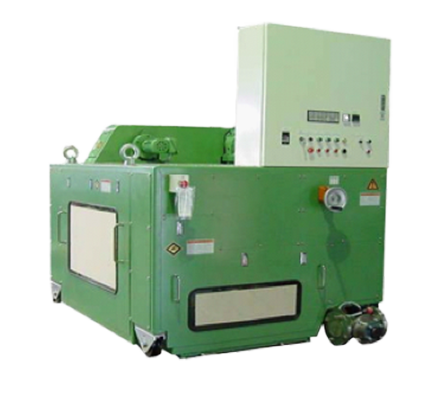

  • 生産用

    • MBD40-40
    • MBD55-70
    • MBD90-90

    中・大量生産に対応
    処理量に合わせて、ご提案させて頂きます

  • 処理量の目安

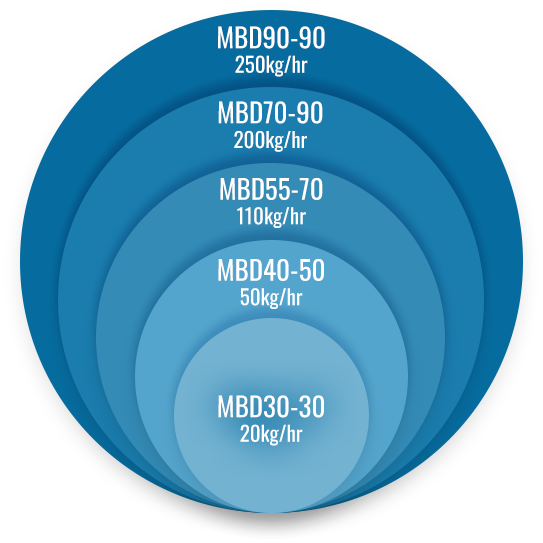

    左の図はMBD30-30型で運転したときに、素材20kgを1時間で処理できた場合、大型機へスケールアップしたときの処理量の目安です。

構造 STRUCTURE

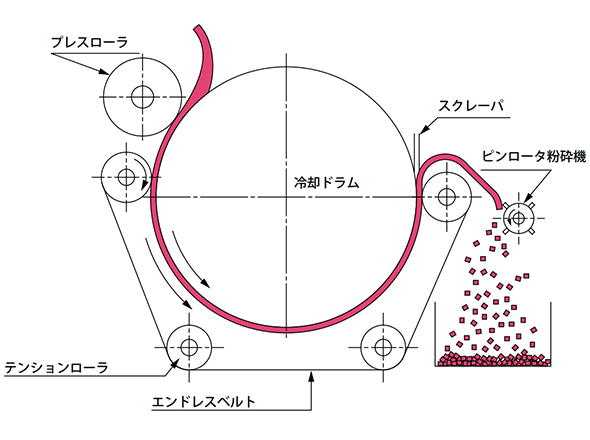

  • 冷却ベルト方式

    「ベルトドラムフレーカ」は、溶融あるいは軟化した材料を一定の厚みと幅のシート状に展延した後、効率よく冷却固化し、破砕、フレーク化を行うコンパクトでシンプルな機械です。
    材料をプレスローラによって冷却されたドラム上に薄く延ばします。その処理物を特殊ベルトでドラム表面に押し付けながら冷却し、板状に固化させます。板状になった材料はドラムスクレーパ及びベルトスクレーパにより剥離され、スクレーパ下部に取り付けられたピンロータで破砕され排出されます。

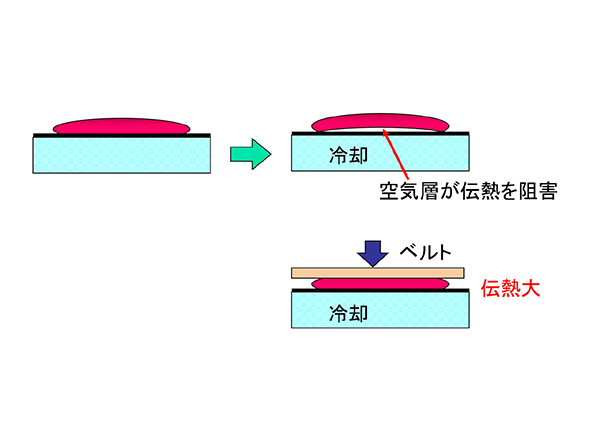

  • 冷却効率

    柔軟性のある樹脂製ベルトが冷却ドラムにテンションを加えている為、処理物が密着して空気層がなく冷却効率に優れています。一般的に用いられているスチールベルトは柔軟性がない為、処理物とスチールベルトが密着不十分で空気層があり冷却効率は良いとは言えません。また冷却速度が遅い為、低融点物質が再凝集し押出機の分散状態を保つことが出来ません。したがって「ベルトドラムフレーカ」を使えば急速冷却が可能ですので、低融点物質の再凝集が無く押出機の分散状態を保つことができます。

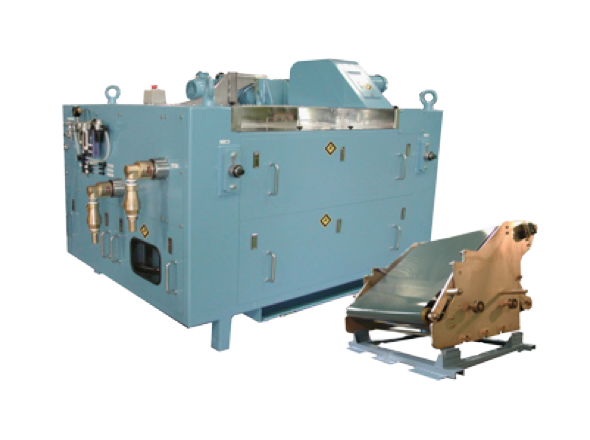

  • ベルト脱着仕様

    処理物が接する部分は樹脂製ベルトの為、急激な劣化がないということが一つの特徴です。部品を交換を行っても、ベルト価格は安価ですのでランニングコストを抑えることができます。また技術者を派遣しての部品交換も必要なく、専門的な知識がない方でも30分以内で交換できる作業量です。

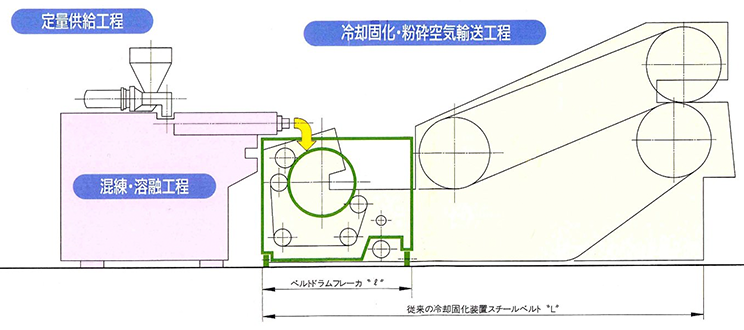

  • 省スペース

    一般的に冷却用として用いられているスチールベルトと比べ、約1/5の設置スペースを実現しました。処理量はスチールベルトと変わることがないので置き換えが可能です。本体がコンパクトなので作業性、メンテナンス性が飛躍的に向上します。

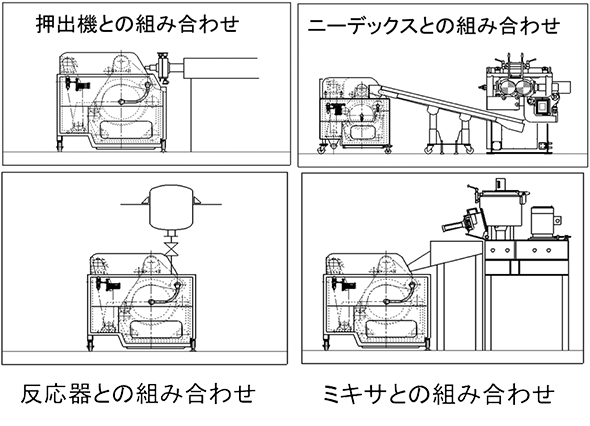

  • 様々な機器との組み合わせ

    「ベルトドラムフレーカ」はさまざまな機器と組合わせ可能です。押出機との組み合わせは、主にトナー、粉体塗料に多い組み合わせです。「ニーデックス」との組み合わせは主にカラートナー用途に多い組み合わせです。
    反応器との組み合わせは主に樹脂に多い組み合わせです。
    処理例に掲載したクレヨンはミキサとの組み合わせです。

ラインナップ LINEUP

  • 型式処理量※
    [kg/h]
    ドラム径
    [mm]
    ドラム幅
    [mm]
    モータ出力
    [kW]
    回転速度
    [min-1]
    質量
    [kg]
    MBD30-30203053000.24.9350
    MBD40-50504005000.23.11,100
    MBD55-701105507000.431,700
    MBD70-902007009000.40.7-2.22,500
    MBD90-902509009000.750.7-2.23,200
    ※処理量は、非磁性トナーの処理量です。
